380V皮帶跑偏傳感器PPKG-10-45詳細介紹

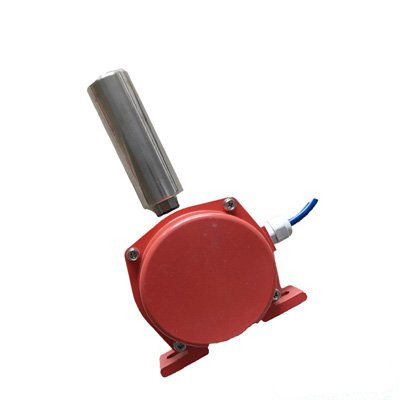

卓信380V皮帶跑偏傳感器PPKG-10-45
產品說明：
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動baojing和停機的一種anquan保護裝置。
跑偏開關分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上ronghe了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（wang關）通過XLline現場總線方式連接，*大支持128個地址，且同一地址可多個開關同時使用，其*大特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
XLline現場總線*終可實現與各大廠家PLC和計算機接口靈活鏈接
卓信380V皮帶跑偏傳感器PPKG-10-45
跑偏傳感器PPKG-10-45工作原理：
跑偏開關有兩級角度，一般常用的是：yiji角度為：10、12、20.二級角度為：30、35、45.
當立輥偏轉角度超過12度時，yiji開關動作，輸出（baojing信號）。
當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）
yiji開關信號用于baojing，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
卓信380V皮帶跑偏傳感器PPKG-10-45
跑偏傳感器PPKG-10-45技術參數：
1. 額定電壓：AC380V
2．額定電流：5A
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護級別：DT型塵密外殼，防護等級IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效）
卓信380V皮帶跑偏傳感器PPKG-10-45
PPKG-10-45安裝和調整：
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架hanjie，跑偏開關與跑偏開關支架用螺栓固定。
PPKG-10-45應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工廠環境安裝
在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術
